Revit "Equinox" 2014 - время для равноденствия


Вслед за ребрендингом, компания Autodesk анонсировала обновленную линейку своей продукции. В то время как новое лого и дизайн не всегда воспринимаются пользователями однозначно, с необходимостью обновлений, я думаю, согласятся все. Ведь движение вперед – залог успеха :)

В этом году список обновлений и нововведений для платформы Revit выглядит следующим образом:

·      Additional Schedule Categories & Parameters
·      New Schedules Interface
·      Non-Rectangular Crop Regions
·      Selection Enhancements
·      Materials UI – Material Editing
·      Materials Classification
·      Split Elevations
·      Allow Parameters to Vary Between Groups
·      Double click to Edit
·      Dockable Windows Framework & Enhancements
·      Temporary View Properties
·      Displace Elements Tool
·      Interoperability Enhancements
·      Room calculation Point
·      View navigation performance
·      Multi Selection - bring to front & send to back
·      Point Clouds
Revit Structure:
·      Rebar Placement Constraints
·      Reinforcement Rounding
·      European Rebar Shapes
·      Welded Wire Mesh Enhancements
·      Multi-Reference Annotations
·      Steel Framing Geometry Manipulation
·      Structural Analytical Model Improvements
·      Revit Architecture:
·      Stairs & Railings Improvements
Revit MEP:
·      CSV File Removal - Ability to embed CSV data into a family.
·      Divide System.
·      Air Terminals on Duct - Ability to place Air Terminal families directly on Duct segments.
·      Plumbing Template
·      Cap Open Ends
·      Angle Constraints
Building Performance Analysis:
·      Energy Analysis for Architectural Building Elements - Ability to automatically generate an Energy Analysis Model from a typical Revit model made of architectural building elements.
·      GBS Analysis App Feature

Additional Schedule Categories & Parameters (Дополнительные категории и параметры в спецификациях)

В Revit 2014 стали доступны спецификации для следующих категорий:
·      Архитектурные колонны;
·      Элементы детализации;
·      Антураж;
·      Обобщенная модель;
·      Сетки;
·      Уровни;
·      Элементы кровли;
·      Балочная система;
·      Армирование по площади;
·      Армирование по траектории;
·      Заводские сетки;
Также в спецификациях доступны новые параметры:
·      Фаза создания;
·      Фаза демонтажа


New Schedules Interface (Новый интерфейс спецификаций)
Собственно нововведение заключается в том, что теперь в Revit инструменты для работы со спецификациями вынесены на ленту.


Помимо этого:
·      Для заголовков спецификаций добавлена поддержка изображений

·      Пользовательский текст и параметры могут иметь разное представление в ячейках
·      На ленту добавлены инструменты выбора категорий и параметров для столбцов
·      Для базового форматирования ячеек таблицы могут быть применены текстовые стили из проекта
·      Добавлены инструменты переопределения типов линий для границ ячеек


Non-Rectangular Crop Regions (Область подрезки произвольной формы)
Добавлена возможность создания области подрезки и фрагментов произвольной формы. Все работает отлично, единственное чего не хватает – это подрезки аннотаций.




Selection Enhancements (Улучшения выбора)
В выпадающем меню инструмента Modify добавлено 4 новые опции выбора:


·      Select links;
·      Select underlay elements;
·      Select pinned elements;
·      Select elements by face;
Также опции выбора доступны в статус баре:

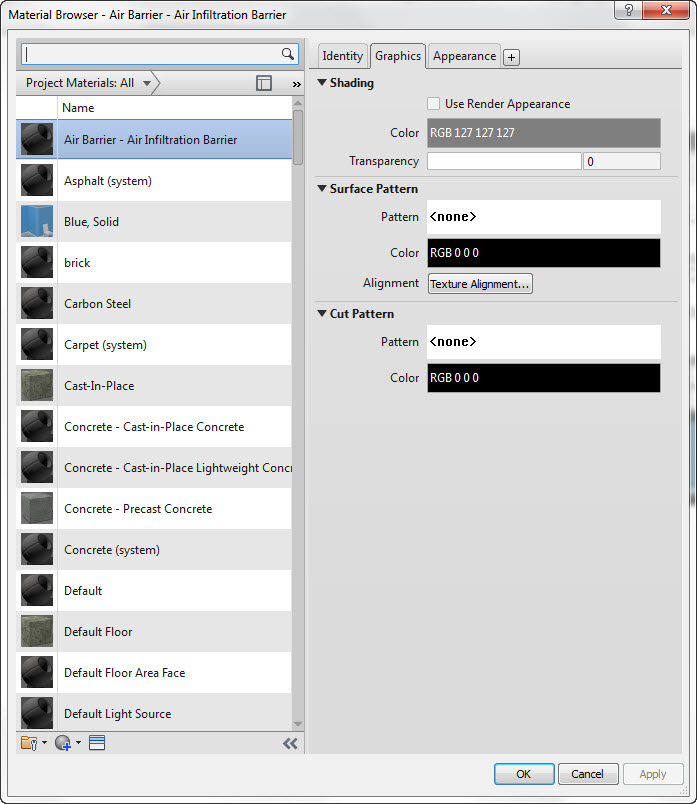

Materials UI – Material Editing (Интерфейс редактора материалов)
В Revit 2014 браузер и редактор материалов объединены в общем диалоговом окне. После не самого удобного редактора материалов Revit 2013, это безусловно полезная новинка :)




Materials Classification (Классификация материалов)
В Revit 2014 для обеспечения быстрого поиска материалов в проекте или библиотеке добавлена редактируемая система классификации на основании параметра «Class».




Split Elevations (Фасад с изломом)
По аналогии с разрезами, для фасадов Добавлена возможность разделения сегмента.



Allow Parameters to Vary Between Groups (Изменение параметров между группами)

Данная функция позволяет задать различные значения параметров для элементов которые находятся в различных экземплярах группы.




Double click to Edit (Редактирование двойным кликом)

Возможность редактирования двойным щелчком добавлена для следующих типов элементов:
Тип элемента
Действие двойного клика
Сборки
Редактирование сборки
Спецификации на листах
Открытие вида
Виды на листах
Активация вида
Стены
Редактирование профиля
Перекрытия
Редактирование границы
Потолки
Редактирование границы
Кровля
Редактирование границы
Фундаментная плита
Редактирование границы
Балочная система
Редактирование границы
Ограждения
Редактирование ограждений
Лестницы
Редактирование лестниц
Фермы
Редактировать профиль
Армирование
Редактирование стержня
Проемы
Редактирование эскиза
Штриховка
Редактирование эскиза
Пометочные облака
Редактирование эскиза
Выдавливание (Редактор семейств)
Редактирование формы
Сдвиг (Редактор семейств)
Редактирование формы
Вращение (Редактор семейств)
Редактирование формы
Переход (Редактор семейств)
Редактирование формы
Переход по траектории (Редактор семейств)
Редактирование формы


New Dockable Window Framework & Enhancements (Новое закрепляемое окно)

Данная функция позволяет комбинировать окна Диспетчера проектов, Палитру свойств и Диспетчера инженерных систем. Выглядит конечно не плохо, но две панельки рядом для меня удобнее.


Temporary View Properties (Временные свойства вида)
Временные свойства вида  - новая функция платформы Revit, которая позволяет временно изменять свойства вида не влияя на его конечное состояние. Принцип работы такой же как у функции  «Временно показать только категории аналитической модели» доступной с панели управления видимостью в Revit 2013. Основное отличие заключается в том, что теперь можно создавать пользовательские шаблоны и соответственно более гибко управлять отображением модели.




Displace Elements Tool (Инструмент смещения элементов)
Displace Elements – новая функция, которая позволяет пользователям Revit создавать «взрыв-схемы» модели в ортогональных и перспективных 3D видах. Все довольно просто: нужно выделить необходимый элемент, нажать кнопку Displace Elements и задать направление смещения. Думаю эта функция найдет применение при создании общих видов узлов КМ.






Interoperability Enhancements (Улучшения совместимости)

Улучшения экспорта:
DWF
·      Добавлена поддержка экспорта текстур, типов линий, толщин линий, цвета и текста в формат DWF.
DWG/DXF
 ·      Улучшен экспорт размеров Revit. Добавлена поддержка альтернативных размеров. Все типы размеров Revit теперь поддерживаются и отображаются в стилях AutoCAD.
 Обновление стандартов слоев
·      Добавлены последние версии следующих стандартов экспорта слоев: AIAISO13567, CP83 и BS 1192.
 Улучшения импорта:
 DWG/DXF
·      При импорте/создании связи, импорт/ссылка отображаются в окне настройки видимости/графики только тех видов в которые они импортированы.
·      При взрыве импортированных объектов САПР содержащих твердотельные объекты  создаются редактируемые фриформы.



Rebar Placement Constraints (Зависимости положения арматурных стержней)

Rebar Constraints – новый инструмент, который используется для задания зависимостей положения и формы арматурных стержней относительно граней железобетонных элементов или других стержней.




С помощью данной функции Revit автоматически накладывает зависимости на арматуру таким образом, что она меняет форму и положение в соответствии с изменениями, которые происходят в модели. А это значит, что теперь можно забыть о задании зависимостей для арматуры с помощью замков-размеров.

Reinforcement Rounding (Округление длины арматурных стержней)
Данная функция позволяет выполнить унификацию типоразмеров арматурных стержней в проекте путем округления их длины.
Настройки округления в проекте выполняется в диалоговом окне Reinforcement Settings:




Также доступно округление длины для семейств арматурных стержней (заводских сеток) и их экземпляров:




European Rebar Shapes (Европейские формы арматурных стержней)
С помощью данной функции можно отключить создание нового типоразмера формы арматурного стержня при добавлении крюка, в соответствии с некоторыми европейскими нормами.






Welded Wire Mesh Enhancements (Улучшения сварных сеток)
Добавлено 5 новых схем раскладки сварных сеток, а также возможность определения начальной точки раскладки






Multi-Reference Annotations (Мультивыноска для арматуры)
Добавлена новая аннотация для маркировки нескольких арматурных стержней, а также их массивов. По сути, новая выноска представляет из себя размер к которому прикрутили марку арматуры. С ее помощью можно буквально в пару кликов образмерить массив арматурных стержней или замаркировать несколько стержней в сечении.







Steel Framing Geometry Manipulation (Управление геометрией несущего каркаса)
Данная функция предоставляет более широкие возможности по настройке положения геометрии балок, а также их аналитической модели.
С помощью параметров экземпляра в разделе Geometric Position можно задать выравнивание характерных точек балки относительно локальных осей X, Y, Z.
Характерная точка может располагаться в нижней, верхней точке сечения балки, в центре, а также в месте пересечения осей задающих начало семейства. В общем стандартная функция для большинства объектно-ориентированных приложений.






Structural Analytical Model Improvements (Улучшения аналитической модели)
Аналитическая модель получила улучшения по следующим направлениям:
Спецификации
·      Добавлена возможность создания общей спецификации для физической и аналитической модели


Аннотации
·      Добавлена возможность  маркировки аналитических связей и узлов
 Режим редактирования аналитической модели
·      Добавлена возможность корректировки аналитики стен согласно узлов перекрытий и фундаментных плит
·      Улучшена работа аналитических связей
·      Улучшен механизм размещения узлов аналитической модели перекрытий и фундаментных плит
·      Добавлено отображение «замков» при выборе элементов, на которые наложены зависимости
Аналитические узлы
·      Параметр «Connection Status» отображает состояние соединения основанное на соединениях созданных в физической модели
·      Для узлов аналитической модели добавлена возможность создания фильтров в соответствии со значением параметра «Connection Status»
Аналитика балок
·      Улучшена связь элементов ферм и балочных систем с их аналитикой
Автоопределение
·      Способ выравнивания граней перекрытий и фундаментных плит по умолчанию находится в режиме «Автоопределение»


Заключение
Что хочется сказать в заключение? Неплохо, очень даже не плохо. Хотелось конечно большего, да и логика реализации некоторых функций не до конца ясна, но будем надеяться, что к релизу под номером 2015 разработчики порадуют нас чем то особенным, например новым текстовым редактором ;)
